مقدمه
تیرچه بتنی صنعتی، در صنعت ساختمانسازی مدرن، سقفها یکی از اجزای حیاتی و تأثیرگذار بر کیفیت و عملکرد نهایی ساختمان محسوب میشوند. با پیشرفت فناوری و نیاز به افزایش سرعت، کیفیت و کاهش هزینهها، سیستمهای سقف پیشساخته به خصوص تیرچههای بتنی صنعتی جایگاه ویژهای یافتهاند. تیرچههای بتنی صنعتی به عنوان یکی از اجزای اصلی در سقفهای تیرچه بلوک، توانستهاند مزایای زیادی مانند تسریع در اجرا، افزایش دقت ابعادی و کاهش ضایعات مصالح را در پروژههای عمرانی به ارمغان بیاورند. این نوشتار به بررسی جامع تیرچه بتنی صنعتی، ساختار، عملکرد، کاربردها، مزایا و نکات فنی مربوط به آن میپردازد.
تیرچه بتنی صنعتی چیست؟ تعریف و جایگاه آن در سقفسازی مدرن

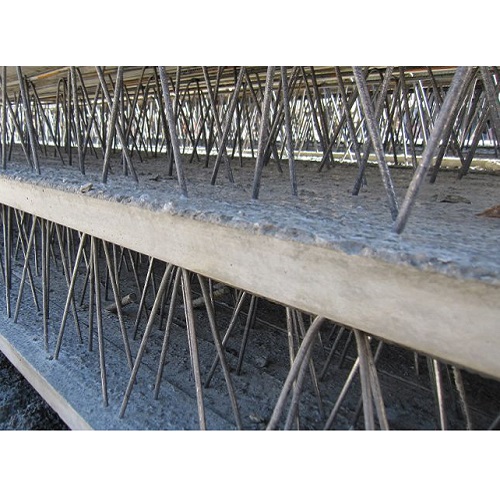

تیرچه بتنی صنعتی چیست؟ تعریف و جایگاه آن در سقفسازی مدرنتیرچه بتنی صنعتی قطعهای پیشساخته بتنی است که در سقفهای تیرچه بلوک به کار میرود و وظیفه اصلی آن تحمل بارهای وارده و انتقال آنها به تیرهای اصلی و ستونها است. این نوع تیرچهها معمولاً از ترکیب بتن و میلگرد ساخته میشوند و بر روی آن، بلوکهایی (معمولاً سیمانی یا پلیاستایرن) جهت پر کردن فاصلهها قرار میگیرد.
در ساختمانسازی مدرن، تیرچههای بتنی صنعتی به خاطر سهولت در اجرا، کاهش زمان ساخت و افزایش کیفیت نهایی سازه، جایگزین تیرچههای سنتی شدهاند و به عنوان یک استاندارد در سیستمهای سقف تیرچه بلوک شناخته میشوند.
ساختار فنی تیرچه بتنی؛ بررسی اجزای اصلی (تیرچه، بلوک و میلگرد)
ساختار تیرچه بتنی صنعتی از چند قسمت اصلی تشکیل شده است:
– تیرچه یا بال تیرچه:
بخش اصلی باربر تیرچه است که معمولاً از بتن پیشساخته یا بتن ریختهشده روی محل به همراه میلگردهای کششی و حرارتی تشکیل شده است.
– میلگردها:
میلگردهای کششی و مهاری که در داخل تیرچه قرار میگیرند باعث افزایش مقاومت کششی تیرچه میشوند و از شکست ناگهانی جلوگیری میکنند.
– بلوکها:
بلوکهایی که در فواصل تیرچه قرار میگیرند، معمولاً به منظور کاهش وزن سقف، عایق حرارتی و صوتی و همچنین تأمین قالب ماندگار در هنگام بتنریزی استفاده میشوند. این بلوکها میتوانند از جنس سیمان، پلیاستایرن یا سایر مواد سبک باشند.
انواع تیرچه بتنی بر اساس نوع بلوک (سیمانی، پلیاستایرن و…)
– تیرچه بتنی با بلوک سیمانی:
بلوکهای سیمانی متداولترین نوع بلوک در تیرچه بلوک هستند. این بلوکها دارای وزن نسبتا زیاد و مقاومت مناسب هستند، ولی توان عایقبندی حرارتی و صوتی پایینتری نسبت به بلوکهای پلیاستایرن دارند.
– تیرچه بتنی با بلوک پلیاستایرن:
این بلوکها از جنس فوم پلیاستایرن سبک هستند که باعث کاهش وزن سقف، افزایش عایق حرارتی و صوتی میشوند. این نوع بلوک به ویژه در پروژههای نیازمند به صرفهجویی در وزن مفید است.
– بلوکهای دیگر:
در برخی موارد بلوکهای کارخانهای با ترکیبات سبکسیمانی یا ماسهسیمان ویژه نیز مورداستفاده قرار میگیرند که بسته به شرایط پروژه و نیازهای فنی انتخاب میشوند.
بررسی مقاومت فشاری و کششی در تیرچههای بتنی پیشساخته
تیرچههای بتنی صنعتی باید دارای مقاومت فشاری و کششی مناسب باشند تا بتوانند بارهای مرده و زنده سقف را تحمل کنند. مقاومت فشاری بتن معمول در تیرچهها بین 250 تا 400 کیلوگرم بر سانتیمتر مربع است که این مقدار بستگی به طرح مخلوط بتن، شرایط کیورینگ و کیفیت اجرا دارد.
میلگردهای تعبیه شده در بالای تیرچه نقش مقاومت کششی را ایفا میکنند و میزان مقاومت کششی به قطر، نوع فولاد و نحوه قرارگیری میلگرد بستگی دارد. طراحی عددی تیرچهها معمولاً بر پایه موازین آییننامهای (مانند ACI یا آییننامههای ملی ایران) صورت میگیرد تا اطمینان حاصل شود که تیرچه میتواند بارهای محاسبهشده را به طور ایمن تحمل نماید.
نقش تیرچه بتنی در افزایش دقت ابعادی سقف ساختمان
یکی از مزایای مهم و برجسته تیرچههای بتنی صنعتی، ارتقاء قابل توجه دقت ابعادی سقفها در طول فرآیند ساخت و اجرای پروژههای ساختمانی است. این تیرچهها به دلیل پیشساخته بودن در کارخانه و اجرای سریع آنها در محل پروژه، امکان تطابق و هماهنگی دقیق با نقشههای معماری و سازهای را فراهم میآورند. پیشساختگی تیرچهها موجب میشود ابعاد هر یک از اجزاء بهصورت استاندارد و با اندازههای کاملاً کنترل شده تولید شود که این مسأله خطاهای ناشی از اجرای دستی و اندازهگیریهای نادرست در کارگاه را به حداقل میرساند.
همچنین، وجود بلوکهای قالب واقع در فواصل منظم و استاندارد روی تیرچهها باعث میشود سطحی صاف، یکدست و یکنواخت برای بتنریزی بر روی سقف ایجاد شود. این سطح صاف نه تنها به استحکام نهایی سازه کمک میکند بلکه کیفیت ظاهری و همراستایی سقف را نیز تضمین میکند. کاهش نیاز به اصلاحات بعدی در قالبگذاری و بتنریزی موجب کاهش زمان اجرا و افزایش بهرهوری عملیات ساخت میشود.
بررسی پایداری و دوام تیرچه بتنی در برابر شرایط محیطی
تیرچههای بتنی به دلیل ترکیب مصالح بتن و فولاد، در صورت طراحی و اجرای صحیح، دوام بسیار بالا و پایداری بسیار مناسبی در برابر شرایط محیطی مختلف از خود نشان میدهند. مقاومت تیرچهها در مقابل رطوبت، خوردگی مصالح فولادی، تغییرات دمایی فصلی و عوامل جوی دیگر از جمله عواملی است که نقش کلیدی در طول عمر مفید و استقامت سازه ایفا میکند.
استفاده از بتن با کیفیت مناسب و اعمال پوششهای محافظتی کافی روی میلگردها (مانند تأمین پوشش بتن به اندازه استاندارد) مانع نفوذ رطوبت و مواد خورنده به داخل سازه میشود. همچنین انتخاب بلوکهای قالب با خواص عایقی و مقاوم، مانند بلوکهای پلیاستایرن یا بلوکهای سیمانی با جذب رطوبت پایین، باعث کاهش انتقال رطوبت به داخل تیرچهها شده و از تخریب زودهنگام جلوگیری میکند. این موارد به همراه نگهداری مناسب از سازه در طول عمر بهرهبرداری، منجر به افزایش پایداری، کاهش نیاز به تعمیرات و افزایش ماندگاری تیرچههای بتنی خواهد شد.
تأثیر تیرچه بتنی بر کاهش ضایعات مصالح در کارگاه ساختمانی
یکی از مزایای کلیدی استفاده از تیرچههای بتنی صنعتی پیشساخته، کاهش چشمگیر ضایعات مصالح در محل کارگاه است. به علت پیشتولید و آماده شدن تیرچهها در کارخانه، عملیات برشکاری، قالببندی پیچیده، شناورسازی بتن و اصلاحات مربوط به محل کمتر اتفاق میافتد. این مسأله منجر به کاهش ضایعات ناشی از برش اضافی و دورریز مصالح میشود.
همچنین استفاده از بلوکهای قالب ماندگار و استاندارد در بین تیرچهها باعث میشود درصد ضایعات بلوکها به حداقل برسد، زیرا بلوکها قابل استفاده مجدد بوده و نیاز به تعویضهای مکرر ندارند. کاهش نیاز به قالبهای فلزی یا چوبی موقت در محل، علاوه بر کاهش هزینههای خرید و حمل و نقل این قالبها، باعث صرفهجویی در زمان و صرفهجویی منابع طبیعی میگردد. از سوی دیگر، این کاهش ضایعات و استفاده بهینه از مصالح یکی از اقدامات موثر در جهت حفظ محیط زیست و کاهش تولید زبالههای ساختمانی بشمار میرود.
تحلیل ظرفیت باربری تیرچههای بتنی در دهانههای مختلف
ظرفیت باربری تیرچههای بتنی تحت تأثیر عوامل مختلفی از جمله نوع تیرچه، ابعاد و مشخصات میلگردهای درون آن (تعداد و قطر میلگردها)، مقاومت بتن به کار رفته و طول دهانه سقف قرار دارد. در دهانههای کوتاهتر، این تیرچهها معمولاً توان تحمل بارهای قابل توجهی را داشته و به طور معمول به صورت تکپوشش و با میلگردهای معمولی اجرا میشوند که در این شرایط عملکرد سازهای بسیار مطلوبی دارند.
اما با افزایش طول دهانه سقف، بار وارد شده به تیرچهها بیشتر شده و لازم است به منظور حفظ ایمنی و جلوگیری از تغییر شکلهای غیرمجاز، از تیپهای ویژه تیرچههای بتنی استفاده شود. این تیپها ممکن است نیازمند افزایش تعداد میلگردها، افزایش قطر آنها، یا استفاده از بتنهای با مقاومت بالا باشند. به علاوه، طراحی دقیق تیرچه و کنترل صحت اجرای آن بر اساس استانداردها و آییننامههای سازهای دارای اهمیت ویژهای است تا عملکرد سازهای مطلوب و امنیت سازه در طول عمر مفید تضمین شود.
مراحل گامبهگام چیدمان و نصب و اجرای تیرچههای بتنی در محل
اجرای صحیح و اصولی تیرچههای بتنی در محل پروژه نیازمند طی کردن مراحل مشخص و دقیق زیر است:
1. آمادهسازی محل اجرا:
در ابتدا لازم است بستر قرارگیری تیرچهها با دقت پاکسازی شده و به صورت مسطح و هموار آماده شود. تا زمینه مناسب برای نصب فراهم گردد.
2. جانمایی تیرچهها:
تیرچههای پیشساخته با رعایت فاصلههای دقیق و مطابق نقشههای اجرایی، در محل قرار داده میشوند. دقت در چیدمان و فاصلهها نقش مهمی در کیفیت نهایی سقف دارد.
3. جانمایی بلوکها:
بلوکهای قالب، که معمولا از جنس سیمان یا پلیاستایرن هستند، در بین تیرچهها با دقت جایگذاری میشوند. تا فاصلههای موجود پر و عایقبندی حرارتی و صوتی نیز انجام گیرد.
4. نصب میلگردهای انتظار:
در صورت نیاز به تقویت بیشتر سقف، میلگردهای انتظار و تقویتکنندهها در محل قرار گرفته. و در موقعیت مناسب محکم میشوند.
5. کنترل تراز و ارتفاع لبهها:
پیش از بتنریزی باید اطمینان حاصل شود که تراز تیرچهها و سایر اجزاء مطابق مشخصات فنی است. و پوشش بتن استاندارد رعایت شده است.
6. بتنریزی:
بتن با ضخامت و مشخصات فنی تعریف شده روی تیرچهها و بلوکها ریخته میشود. این عملیات باید با دقت و سرعت مناسب صورت گیرد تا از ایجاد حفرههای احتمالی جلوگیری گردد.
7. عملآوری و مراقبت بتن:
پس از بتنریزی، آبدهی منظم و مراقبتهای لازم برای افزایش مقاومت بتن تازه انجام میشود. تا از ترک خوردگی و انقباضهای نامطلوب جلوگیری شود. و در نهایت کیفیت و دوام سقف تضمین گردد.
با رعایت دقیق این مراحل، تیرچههای بتنی به نحو احسن و با کارایی بالا اجرا شده و عملکرد سازه سقف ساختمان به بهترین شکل تأمین میشود.
نکات طلایی در مرحله بتنریزی و آبدهی برای جلوگیری از ترکخوردگی
برای رسیدن به یک سازه بتنی مستحکم و با دوام، توجه به مراحل بتنریزی و آبدهی از اهمیت ویژهای برخوردار است. ترکهای ناشی از خشکشدگی و حرارت میتوانند دوام سازه را کاهش دهند و منجر به بروز آسیبهای جدی در طول زمان شوند. در این راستا، رعایت نکات زیر ضروری است:
– استفاده از بتن با روانی مناسب و بدون آب اضافی:
افزایش میزان آب مخلوط بتن میتواند باعث افزایش جداسازی مصالح و کاهش مقاومت نهایی شود. انتخاب بتنی با اسلامپ مناسب و افزودنیهای روانکننده به جای آب اضافی، کیفیت بتن را تضمین میکند.
– اجرای بتنریزی به صورت یکنواخت و بدون مکث طولانی:
بتن باید به صورت مستمر و بدون وقفه در محل اجرا ریخته شود. تا از تشکیل لایههای سرد و جدایش اجزای بتن جلوگیری شود. مکثهای طولانی میتواند باعث ضعف اتصال بین لایهها شود.
– اجتناب از لرزش بیش از حد که باعث جداشدگی مصالح میشود:
کاربرد لرزانندهها باید به دقت و مطابق با دستورالعملها باشد. لرزش بیش از حد موجب تهنشینی ذرات سنگدانه و جدایش میلگردها میگردد که مقاومت نهایی را کاهش میدهد.
– پوشش سطح بتن و آبیاری منظم حداقل به مدت 7 روز:
برای حفظ رطوبت بتن تازه و جلوگیری از خشک شدن سریع، پوششهای مرطوب مانند پوشال، پلاستیک یا پارچههای مرطوب روی سطح اجرا میشوند. آبیاری منظم برای جلوگیری از ایجاد ترکهای خشکشدگی ضروری است.
– جلوگیری از تابش مستقیم خورشید و باد شدید روی بتن تازه:
نور خورشید شدید و باد میتوانند باعث تبخیر سریع آب سطح بتن شده. و ترکهای سطحی ایجاد کنند. ایجاد سایهبان و پوششهای محافظ در این شرایط توصیه میشود.
– استفاده از افزودنیهای مناسب برای کنترل حرارت و خشکشدگی:
افزودنیهایی مانند کندگیرکنندهها و مواد کاهشدهنده تبخیر آب بتن میتوانند به مدیریت بهتر حرارت هیدراسیون و جلوگیری از ترکهای حرارتی کمک کنند.
خطاهای رایج در اجرای سقف با تیرچه بتنی و نحوه پیشگیری از آنها
اجرای صحیح سقف تیرچه بتنی نیازمند دقت فراوان در تمامی مراحل است. بروز اشتباهات اجرایی میتواند عملکرد و دوام سقف را به شدت تحت تأثیر قرار دهد. در ادامه به پرکاربردترین خطاهای اجرایی و راهکارهای پیشگیری آنها اشاره میکنیم:
– عدم رعایت فاصله دقیق بین تیرچهها:
فاصله نامناسب تیرچهها باعث کاهش تحمل بار سقف و ایجاد نقاط ضعف میشود. برای پیشگیری، استفاده از فیکسچرها و قالبهای استاندارد جهت حفظ فاصله دقیق الزامی است.
– استفاده از بلوکهای غیر استاندارد یا شکسته:
بلوکهای غیراستاندارد میتوانند باعث کاهش یکپارچگی سطح سقف و افزایش ضایعات شوند. همچنین. بلوکهای شکسته عملکرد سازه را تحت تأثیر قرار میدهند. همواره باید از بلوکهای استاندارد با کیفیت بالا و بررسی دقیق قبل از نصب استفاده کرد.
– عدم رعایت پوشش بتن روی میلگردها:
ضخامت نامناسب پوشش بتن باعث دسترسی آب و هوا به میلگردها و در نتیجه خوردگی و کاهش دوام سازه میشود. رعایت ضخامت پوشش بر اساس آییننامههای مربوط و استانداردهای ملی ضروری است.
– بتنریزی ناصحیح و دیرکرد در اجرای بتن:
تأخیر در بتنریزی بین لایهها و اجرای غیر اصولی میتواند باعث ایجاد ترکهای حرارتی و ضعف در پیوستگی سازه شود. بتنریزی باید به موقع و طبق روشهای استاندارد انجام گیرد. و نظارت مستمر بر اجرای عملیات حفظ شود.
راهنمای نهایی خرید؛ چگونه از کیفیت تیرچه و بلوکهای دریافتی اطمینان حاصل کنیم؟
راهنمای نهایی خرید؛ چگونه از کیفیت تیرچه و بلوکهای دریافتی اطمینان حاصل کنیم؟انتخاب مصالح با کیفیت بالا، نقش حیاتی در پایداری و دوام سازه ایفا میکند. برای اطمینان از کیفیت تیرچه و بلوکها هنگام خرید، موارد زیر اهمیت دارند:
– درخواست و بررسی گواهینامههای کیفیت از تولیدکننده:
معتبر بودن مدارک فنی و گواهیهای کنترل کیفیت. بیانگر انطباق با استانداردهای لازم است.
– بررسی نمونههای تولیدی و تطابق آنها با مشخصات فنی پروژه:
مقایسه نمونههای فیزیکی با مستندات فنی پروژه به اطمینان از کیفیت واقعی کمک میکند.
– بازدید از کارخانه تولید و دریافت گزارشهای کیفی:
حضور در خط تولید و مشاهده عملی نحوه ساخت. کنترلهای کیفی به هنگام تولید را ملموستر میکند.
– توجه به استانداردهای ملی و بینالمللی معتبری که در ساخت رعایت شدهاند:
استفاده از مصالحی که تحت نظارت استانداردهای معتبر تولید شده باشند. ریسک استفاده از مصالح بیکیفیت را کاهش میدهد.
– حصول اطمینان از اجرای مناسبات حمل و نگهداری صحیح:
نحوه انتقال و انبارش مصالح آنقدر اهمیت دارد. که ممکن است کیفیت اولیه را تحت تاثیر قرار دهد.
– مشاوره با مهندسان مجرب و بهرهگیری از تجربیات پروژههای مشابه:
دریافت بازخورد و نظر اهل فن درباره برندها و تامینکنندگان مختلف. میتواند معیار انتخاب را دقیقتر کند.
عوامل مؤثر بر قیمت تمام شده سقف با تیرچه بتنی صنعتی
برآورد دقیق هزینههای سقف تیرچه بتنی، بخش مهمی از برنامهریزی پروژههای ساختمانی است. عواملی که بر هزینه نهایی اثرگذارند عبارتاند از:
– قیمت مواد اولیه تیرچه:
شامل هزینه بتن، میلگرد و بلوکهایی که در ساخت تیرچه به کار میروند. نوسانات بازار این قیمتها مستقیماً تأثیرگذار است.
– هزینههای حمل و نقل تیرچه و بلوکها:
بسته به فاصله محل تولید تا سایت اجرا، نوع خودرو و شرایط حمل ممکن است تغییر کند.
– دستمزد اجرای نصب و بتنریزی:
کیفیت نیروی کار، پیچیدگی پروژه و زمان مورد نیاز اجرای سقف روی دستمزدها اثر دارد.
– هزینه قالببندی و تجهیزات جانبی:
استفاده از قالبها، تجهیزات نصب میلگرد و تجهیزات ایمنی جزو هزینههای جانبی محسوب میشوند.
– میزان ضایعات احتمالی و هزینههای کنترل کیفیت:
هدررفت مصالح و نیاز به آزمونهای کنترل کیفیت. هزینههای اضافی را موجب میشود.
– ابعاد پروژه و دهانههای سقف:
هرچه اندازه، دهانهها و حجم سقف بیشتر باشد، هزینهها افزایش مییابد. به دلیل نیاز به مواد بیشتر و نیروی کار بیشتر.
– نوع بلوک استفاده شده:
مثلاً بلوکهای پلیاستایرن نسبت به بلوکهای سفالی هزینه بالاتری دارند. که بر قیمت نهایی اثر میگذارند.
– شرایط منطقهای و دسترسی به مصالح:
در مناطق دورافتاده یا با زیرساخت ضعیف، هزینههای لجستیک و تامین مصالح افزایش مییابد.
نتیجهگیری
تیرچه بتنی صنعتی به عنوان یک سیستم موثر و بهروز در سقفسازی، با دارا بودن مزایای مهم نظیر سرعت اجرا. دقت ابعادی. کاهش ضایعات و افزایش دوام. جایگاه ویژهای در صنعت ساختمان پیداکرده است. انتخاب دقیق تیرچه مناسب، رعایت استانداردهای تولید و نصب، و نظارت فنی صحیح، از الزامات اساسی برای بهرهمندی کامل از مزایای این سیستم هستند. همچنین توجه به نکات اجرایی به ویژه در مرحله بتنریزی و مراقبت از سقف، نقش کلیدی در افزایش عمر سرویس و کیفیت نهایی سازه دارد.
با توجه به روند رو به رشد استفاده از تیرچههای بتنی صنعتی. آگاهی و تخصص در زمینه طراحی. ساخت و نصب این نوع تیرچهها برای مهندسان. پیمانکاران و تولیدکنندگان امری ضروری است. و میتواند به افزایش کیفیت و کاهش هزینههای پروژههای ساختمانی منجر شود.
