مقدمه
ساخت ماشین‌آلات تخصصی تیرچه‌سازی، صنعت ساختمان بدون شک یکی از پویاترین و پرتقاضاترین صنایع در هر کشوری است و در این میان، سیستم‌های سقفی نقشی حیاتی در سرعت، کیفیت و هزینه نهایی ساخت‌وساز ایفا می‌کنند. تیرچه به‌عنوان عضو اصلی سقف‌های رایج ساختمانی، محصولی است که همواره در حجم انبوه مورد نیاز پروژه‌ها قرار می‌گیرد. همین تقاضای گسترده باعث شده تولید تیرچه از حالت سنتی و دستی خارج شده و به خطوط مکانیزه و صنعتی منتقل شود.
اما پشت هر خط تولید موفق، ماشین‌آلاتی قدرتمند، دقیق و بادوام قرار دارد. ساخت ماشین‌آلات تخصصی تیرچه‌سازی خود یک صنعت مستقل و دانش‌بنیان است که نیازمند تسلط بر رشته‌های مختلف مهندسی شامل مکانیک، جوشکاری، برق، الکترونیک و اتوماسیون صنعتی است. در این مقاله قصد داریم به‌صورت جامع و تخصصی، ابعاد مختلف ساخت ماشین‌آلات تیرچه‌سازی، انواع آن‌ها، مراحل ساخت، فناوری‌های به‌کاررفته و نکات کلیدی انتخاب و بهره‌برداری را بررسی کنیم.
جایگاه ماشین‌آلات در صنعت تیرچه‌سازی
تیرچه‌ها به‌طور کلی در دو دسته فلزی و بتنی تولید می‌شوند. تیرچه فلزی از اتصال پروفیل‌هایی مانند ناودانی یا تسمه‌های فولادی به میلگرد کششی از طریق جوشکاری ساخته می‌شود و تیرچه بتنی نیز با بتن‌ریزی روی میلگردها یا کابل‌های پیش‌تنیده در کارخانه‌های تولید انبوه حاصل می‌گردد.
تولید این محصولات به‌صورت دستی، علاوه بر زمان‌بر بودن، از نظر یکنواختی کیفیت، دقت ابعادی و ایمنی نیز با مشکلات جدی مواجه است. ماشین‌آلات تخصصی تیرچه‌سازی با مکانیزه‌کردن فرآیند تولید، این چالش‌ها را حل کرده‌اند. یک دستگاه جوش تیرچه باکیفیت، قادر است در یک شیفت کاری، صدها متر تیرچه با جوش‌های یکنواخت و مقاوم تولید کند؛ کاری که با نیروی انسانی غیرممکن یا بسیار پرهزینه است.
بنابراین می‌توان گفت ماشین‌آلات تیرچه‌سازی، ستون فقرات این صنعت به شمار می‌روند و کیفیت ماشین‌آلات، مستقیماً بر کیفیت محصول نهایی، هزینه تمام‌شده و رقابت‌پذیری تولیدکننده تأثیر می‌گذارد.
انواع ماشین‌آلات تخصصی تیرچه‌سازی
دنیای ماشین‌آلات تیرچه‌سازی بسیار گسترده است و هر دستگاه برای وظیفه‌ای مشخص طراحی شده است. شناخت این ماشین‌آلات، قدم اول برای هر سرمایه‌گذار در این حوزه است.

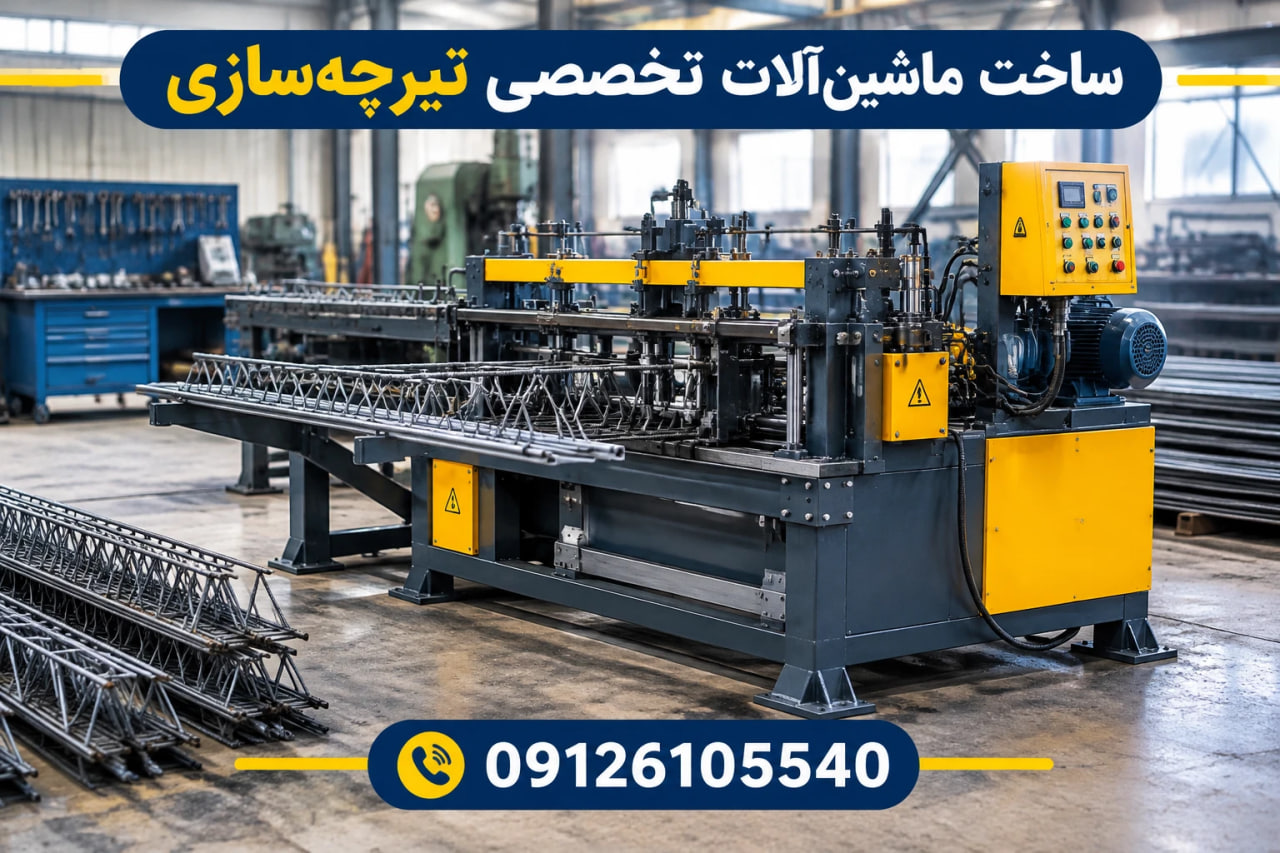

دستگاه جوشکاری تیرچه فلزی
این دستگاه مهم‌ترین و پرکاربردترین ماشین در تولید تیرچه فلزی محسوب می‌شود. وظیفه اصلی آن، اتصال خودکار و پیوسته پروفیل بالایی (مانند ناودانی) به میلگرد کششی زیرین از طریق جوش‌های مقاوم است. دستگاه‌های مدرن از تکنولوژی جوش CO2 با سیم جوش مرکزدار استفاده می‌کنند که سرعت بالا و نفوذ عمیق جوش را به‌همراه دارد. در ساخت این دستگاه‌ها، سیستم تغذیه سیم جوش، تورچ متحرک، سیستم جابجایی قطعه کار و ریل‌های هدایت، بخش‌های اصلی را تشکیل می‌دهند.
دستگاه جوش کراس تیرچه
کراس‌ها یا دیافراگم‌های اتصالی، وظیفه حفظ فاصله و یکپارچگی اجزای تیرچه را بر عهده دارند. دستگاه‌های تخصصی جوش کراس، این قطعات را با دقت و سرعت بالا به تیرچه جوش می‌دهند و جایگزین روش‌های دستی و کم‌دقت شده‌اند.
خط تولید تیرچه بتنی و پیش‌تنیده
تولید تیرچه بتنی نیازمند مجموعه‌ای از تجهیزات هماهنگ است. میزهای پیش‌تنیدگی (بسترهای بلند بتنی)، دستگاه‌های کشش هیدرولیکی کابل، سیستم‌های بتن‌ریزی و ویبره، برش‌های اتوماتیک با دیسک الماسه و تجهیزات عمل‌آوری بتن، اجزای اصلی این خطوط را تشکیل می‌دهند. طراحی و ساخت این خطوط، به دلیل هماهنگی پیچیده اجزای مکانیکی، هیدرولیکی و الکتریکی، از پیچیده‌ترین پروژه‌های ماشین‌سازی در این صنعت است.
دستگاه‌های برش و تغذیه
برش میلگرد و پروفیل در طول‌های دقیق، تغذیه پیوسته مواد اولیه به خط تولید و خم‌کاری مفتول‌ها، توسط دستگاه‌های تغذیه و برش اتوماتیک انجام می‌شود. دقت این دستگاه‌ها در کیفیت نهایی محصول نقش بسزایی دارد.
میزهای گردشی و نقاله‌های حمل
برای جابه‌جایی تیرچه‌های تولیدشده در طول خط و بین ایستگاه‌های مختلف، از میزهای گردشی، غلتک‌های انتقال و نقاله‌های زنجیری استفاده می‌شود که هرکدام باید متناسب با وزن و ابعاد محصول طراحی شوند.
مراحل ساخت ماشین‌آلات تخصصی تیرچه‌سازی
ساخت ماشین تیرچه‌سازی باکیفیت، فرآیندی چندمرحله‌ای و کاملاً مهندسی‌شده است که هر مرحله از آن اهمیت ویژه‌ای دارد.
مرحله اول: طراحی مهندسی و شبیه‌سازی
نقطه شروع هر پروژه ماشین‌سازی، طراحی مهندسی است. تیم طراحی با استفاده از نرم‌افزارهای پیشرفته سه‌بعدی مانند SolidWorks و CATIA، مدل کامل ماشین را ایجاد می‌کند. در این مرحله، محاسبات استاتیکی و مقاومتی سازه ماشین، انتخاب توان موتورها و گیربکس‌ها، طراحی مدارهای هیدرولیک و پنوماتیک و برنامه‌نویسی سیستم کنترل انجام می‌شود. شبیه‌سازی حرکات و تحلیل تنش‌ها پیش از ساخت، از بروز مشکلات پرهزینه در مراحل بعدی جلوگیری می‌کند.
مرحله دوم: تهیه مواد اولیه و قطعات
کیفیت یک ماشین، از کیفیت مواد اولیه آن آغاز می‌شود. ورق‌های فولادی ST37 و ST52 با گواهی آلیاژ معتبر، پروفیل‌های صنعتی، شافت‌های فولادی کربنی، بلبرینگ‌های برندهای معتبر، زنجیر و چرخ‌زنجیر، موتورهای الکتریکی و درایوهای فرکانس متغیر، از مهم‌ترین اقلام مصرفی در ساخت ماشین‌آلات تیرچه‌سازی هستند. یک سازنده معتبر، اصالت و کیفیت تمامی این اقلام را با گواهی‌نامه‌های معتبر تأیید می‌کند.
مرحله سوم: برش، ماشین‌کاری و شکل‌دهی
ورق‌ها و پروفیل‌ها با دستگاه‌های برش CNC، پلاسما یا اره نواری در ابعاد دقیق برش داده می‌شوند. سطوح تماس و نشیمن‌های بلبرینگ‌ها با ماشین‌کاری دقیق (تراش و فرز) آماده می‌شوند تا تلرانس‌های لازم برای عملکرد روان ماشین فراهم گردد. دقت در این مرحله، به‌طور مستقیم بر دقت نهایی ماشین و عمر قطعات متحرک تأثیر می‌گذارد.
مرحله چهارم: جوشکاری ساخت و مونتاژ
شاسی و بدنه ماشین، قلب مکانیکی آن است و باید با جوشکاری استاندارد و توسط جوشکاران مجاز انجام شود. جوش‌های ساخت در ماشین‌آلات صنعتی باید طبق آیین‌نامه‌های معتبر بین‌المللی مانند AWS اجرا شوند و در موارد حساس، از تست‌های غیرمخرب (NDT) مانند تست جوش با اولتراسونیک یا ذرات مغناطیسی برای اطمینان از کیفیت استفاده شود. پس از تکمیل ساخت، قطعات مونتاژ شده و اجزای حرکتی، هیدرولیکی و الکتریکی روی شاسی نصب می‌گردند.
مرحله پنجم: رنگ و پوشش‌دهی
محافظت از ماشین در برابر خوردگی، عامل مهمی در طول عمر آن است. سطوح فلزی پس از تمیزکاری (سندبلاست)، با رنگ‌های اپوکسی صنعتی پوشانده می‌شوند تا در برابر رطوبت، گرد و غبار و شرایط سخت کارگاهی مقاوم بمانند. کیفیت پوشش رنگ، به‌ویژه در کارگاه‌های تولید بتن که رطوبت بالاست، اهمیت دوچندانی دارد.
مرحله ششم: سیم‌کشی و نصب سیستم کنترل
تجهیز ماشین به تابلوی برق صنعتی، سیستم PLC، صفحه لمسی HMI، سنسورها و چشمی‌ها و سیستم‌های ایمنی، مرحله نهایی مونتاژ است. طراحی صحیح مدارهای کنترل، هم عملکرد دقیق ماشین را تضمین می‌کند و هم ایمنی اپراتور را.
مرحله هفتم: تست عملکردی و راه‌اندازی
ماشین تمام‌شده، پیش از تحویل باید تحت تست‌های جامع عملکردی قرار گیرد. در این تست‌ها، سرعت واقعی تولید، کیفیت و یکنواختی جوش‌ها، دقت برش و ابعادی، مصرف انرژی، عملکرد سیستم‌های ایمنی و رفتار ماشین در کار پیوسته و طولانی بررسی می‌شود. تنها پس از تأیید تمامی پارامترها، ماشین آماده نصب در کارگاه مشتری خواهد بود.
فناوری‌های نوین در ساخت ماشین‌آلات تیرچه‌سازی
صنعت ماشین‌سازی تیرچه در سال‌های اخیر تحول چشمگیری را پشت سر گذاشته است. از مهم‌ترین فناوری‌های به‌کاررفته در نسل جدید این ماشین‌آلات می‌توان به موارد زیر اشاره کرد:
اتوماسیون و کنترل عددی: استفاده از PLC و سیستم‌های HMI به اپراتور امکان می‌دهد پارامترهای تولید مانند سرعت جوش، طول برش و تعداد قطعه را به‌سادگی تنظیم و مانیتور کند. ذخیره دستورات تولید (رسپی) برای محصولات مختلف، تغییر محصول را سریع و بدون خطا می‌کند.
درایوهای فرکانس متغیر (اینورتر): این فناوری امکان کنترل دقیق و پیوسته سرعت موتورها را فراهم می‌کند و هم‌زمان با بهینه‌سازی مصرف انرژی، عمر موتور و انتقال قدرت را افزایش می‌دهد.
جوشکاری اتوماتیک پیشرفته: ماشین‌های مدرن با تنظیم خودکار ولتاژ و آمپراژ جوش و سیستم‌های ردیابی درز جوش، خروجی‌هایی با کیفیت یکنواخت و تکرارپذیر تولید می‌کنند.
سنسورها و سیستم‌های ایمنی: چشمی‌های نوری، کلیدهای اضطراری و سیستم‌های توقف سریع، ایمنی کارگاه را تضمین می‌کنند؛ عاملی که در استانداردهای روز دنیا اهمیت فراوانی دارد.
ساخت ماژولار: طراحی ماشین‌ها به‌صورت ماژولار، امکان ارتقا، تعویض آسان قطعات و توسعه خط تولید در آینده را فراهم می‌سازد.
کنترل کیفیت و استانداردها در ساخت ماشین‌آلات
یکی از مهم‌ترین معیارهای تمایز سازندگان معتبر از سایرین، نظام کنترل کیفیت آن‌هاست. ساخت ماشین‌آلات تخصصی تیرچه‌سازی باید زیر پوشش استانداردهای ملی و بین‌المللی انجام شود. از جمله الزامات کیفی در این صنعت می‌توان به موارد زیر اشاره کرد:
- استفاده از مواد اولیه با گواهی مشخصات فنی (MTC) معتبر
- اجرای جوش‌ها توسط جوشکاران دارای صلاحیت و بر اساس WPS مصوب
- انجام تست‌های غیرمخرب جوش در نقاط حساس
- کنترل ابعادی قطعات ماشین‌کاری‌شده با ابزار دقیق
- تست عملکردی و استقامتی ماشین پیش از تحویل
- صدور گارانتی کتبی و گواهی کیفیت ماشین
رعایت این الزامات تضمین می‌کند که ماشین خریداری‌شده، سال‌ها بدون مشکل اساسی در خدمت خط تولید شما خواهد بود.
خدمات پس از فروش؛ مکمل ضروری ساخت ماشین‌آلات
ساخت ماشین‌آلات تخصصی با تحویل دستگاه به پایان نمی‌رسد. یک سازنده حرفه‌ای، مجموعه‌ای از خدمات مکمل را نیز ارائه می‌دهد که از جمله مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:
حمل و نصب: جابه‌جایی ماشین به محل کارگاه، نصب foundations، تنظیم تراز و راه‌اندازی نهایی توسط تیم فنی سازنده انجام می‌شود.
آموزش اپراتور و نگهدار: آموزش صحیح بهره‌برداری، تنظیمات روزانه و نگهداری پیشگیرانه، به کارفرما کمک می‌کند بدون وابستگی دائمی به تعمیرکار بیرونی، ماشین را در بهترین شرایط نگه دارد.
تأمین قطعات یدکی: سازندگان معتبر، قطعات مصرفی و یدکی ماشین‌های خود را برای سال‌ها پس از فروش تأمین می‌کنند؛ عاملی که در تداوم تولید نقشی حیاتی دارد.
تعمیرات و به‌روزرسانی: خدمات تعمیرات دوره‌ای، بازسازی ماشین‌های فرسوده و ارتقای سیستم‌های کنترل ماشین‌های قدیمی‌تر به فناوری‌های روز، از دیگر خدمات تکمیلی این صنعت است.
نکات مهم در خرید ماشین‌آلات تیرچه‌سازی
سرمایه‌گذاری در ماشین‌آلات تولید تیرچه، تصمیمی استراتژیک است و توجه به نکات زیر می‌تواند از اتلاف سرمایه جلوگیری کند:
۱. ظرفیت واقعی خود را بشناسید: خرید ماشینی با ظرفیت بیش از حد نیاز، سرمایه را بلااستفاده قفل می‌کند و خرید ماشین ضعیف‌تر از نیاز، گلوگاه تولید ایجاد می‌نماید.
۲. از ماشین‌های در حال کار بازدید کنید: مشاهده عملکرد واقعی ماشین در کارگاه‌های مشابه، بهترین معیار قضاوت نسبت به کیفیت است.
۳. قطعات مصرفی را بررسی کنید: ماشینی که قطعات آن به‌سختی یا با قیمت گزاف تأمین می‌شود، در بلندمدت هزینه‌ساز خواهد بود.
۴. گارانتی و خدمات پس از فروش را مکتوب کنید: تمام تعهدات سازنده باید به‌صورت رسمی و در قالب قرارداد ثبت شود.
۵. مستندات فنی دریافت کنید: نقشه‌ها، دفترچه راهنمای بهره‌برداری و لیست قطعات، دارایی‌های ارزشمندی برای آینده خط تولید شما هستند.
۶. به ایمنی ماشین توجه ویژه داشته باشید: وجود سیستم‌های حفاظتی، کلیدهای اضطراری و پوشش‌های ایمنی روی اجزای خطرناک، از الزامات ماشین‌آلات صنعتی است.
جمع‌بندی
ساخت ماشین‌آلات تخصصی تیرچه‌سازی، ترکیبی از دانش مهندسی، تجربه صنعتی و تعهد به کیفیت است. ماشینی که با طراحی مهندسی‌شده، مواد اولیه مرغوب، جوشکاری استاندارد و کنترل کیفیت دقیق ساخته شود، سال‌هاستوان تولید یک کارخانه خواهد بود و با کاهش هزینه تمام‌شده و افزایش کیفیت محصول، سرمایه‌گذاری اولیه را چندین برابر بازخواهی گرداند.
برای تولیدکنندگان تیرچه، انتخاب سازنده ماشین‌آلات به‌اندازه انتخاب استراتژی تولید مهم است. سازنده‌ای که از مرحله طراحی تا آموزش، پشتیبانی و تأمین قطعات کنار شما باشد، شریک مطمئن مسیر رشد شما خواهد بود. در صنعتی که رقابت هر روز شدیدتر می‌شود، تجهیز کارگاه به ماشین‌آلات تخصصی، دقیق و بادوام، نه یک انتخاب، بلکه ضرورت بقا و پیشرفت است. سرمایه‌گذاری هوشمندانه در ماشین‌آلات باکیفیت، همان نقطه عطفی است که تولیدکنندگان موفق را از سایرین متمایز می‌سازد.
